Il pistone oleodinamico è un componente indispensabile negli ascensori idraulici, permettendo la salita e la discesa dell’elevatore con precisione e affidabilità.
In questo articolo, esploreremo nel dettaglio il funzionamento del pistone idraulico, analizzando come questo elemento interagisca con il sistema di cilindri e olio in pressione per garantire il movimento della cabinaStruttura che ospita passeggeri o i carichi dell'ascensore. nell’ascensore oleodinamico.
Inoltre, affronteremo il tema dei costi e quando installarlo:
- Il costo di un pistone oleodinamico si aggira sui 600 euro, tuttavia, è riferito solo allo specifico componente
- Il prezzo di un ascensore a pistone idraulico parte da 12.000 euro, sebbene questa cifra possa variare notevolmente in base a diversi fattori
- La tecnlologia a pistone è adatta per favorire il trasporto di persone in piccoli edifici e condomini con un numero di piani limitato, che raggiunge al massimo 30-40 corse giornaliere
Contenuti trattati
Il pistone oleodinamico lo troviamo solamente nell’idraulico poiché l’ascensore elettrico non necessita di un pistone oleodinamico per trasportare le persone da un piano ad un altro.
La scelta tra i due sistemi di ascensore dipende principalmente dalle specifiche esigenze dell’edificio. L’ascensore oleodinamico presenta diversi vantaggi:
- Funzionamento più semplice
- Componenti ridotti e maggiore affidabilità
- Costi di installazione e manutenzione inferiori
- Tempi di montaggio del 30% inferiori rispetto all’elettrico
D’altra parte, gli ascensori elettrici a funi sono preferibili quando:
- Il traffico supera le 300 corse quotidiane
- L’edificio supera i cinque piani di altezza
- Necessita raggiungere velocità notevoli
Richiedi preventivi gratuiti
Cos’è il pistone oleodinamico o idraulico?

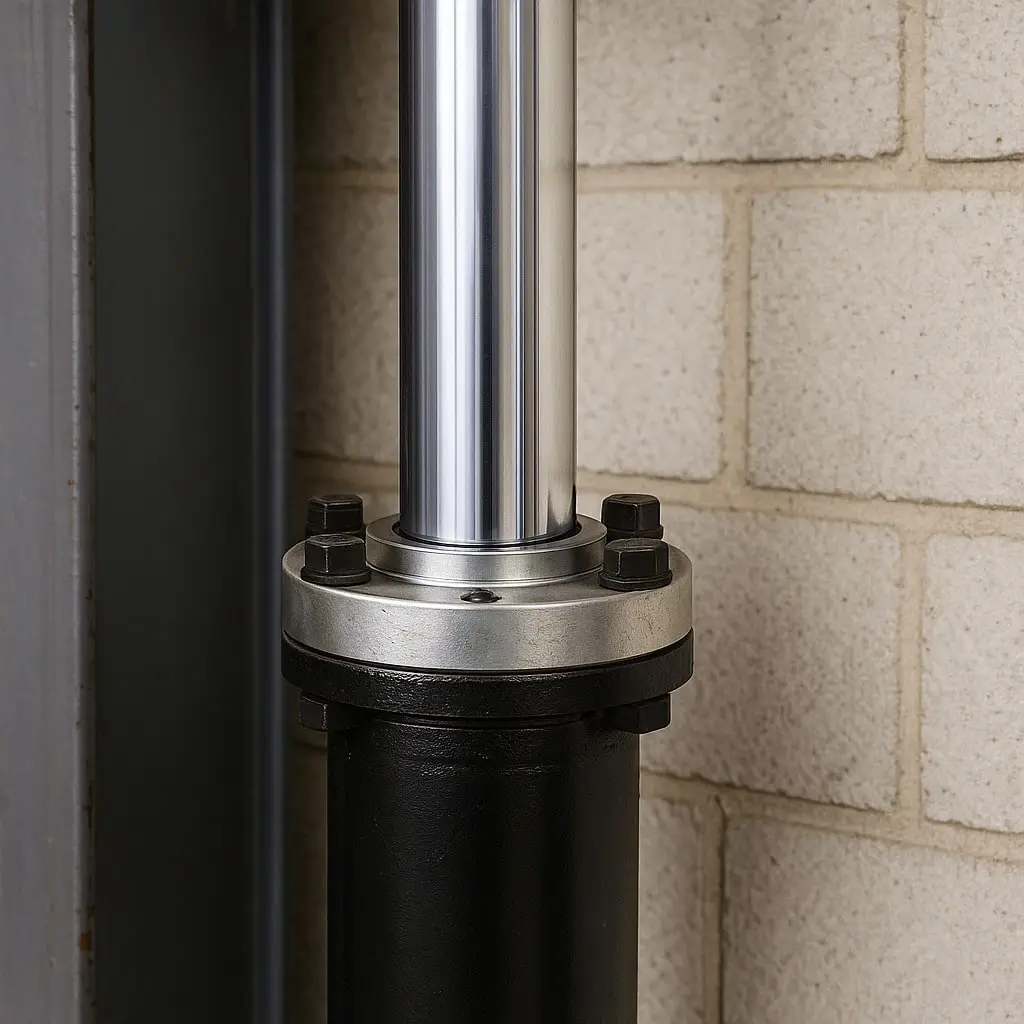

Un pistone oleodinamico è un dispositivo meccanico progettato per trasformare la pressione dell’olio idraulico in movimento lineare che permette la salita e la discesa dell’elevatore.
Questo componente, noto anche come cilindroComponente essenziale per il funzionamento di un impianto idraulico. oleodinamico o martinetto, è costituito da un tubo cilindrico (barilotto), un pistone interno e un fluido idraulico che genera la forza necessaria per il movimento.
Il pistone idraulico o oleodinamico è impiegato esclusivamente negli ascensori idraulici per:
- Maggiore precisione al piano
- Partenze e frenate dolci
- Facilità di installazione
- Maggiore sicurezza
Qual’è il funzionamento di un ascensore a pistone?
Gli ascensori a pistone sono lo strumento migliore per abbattere le barriere architettoniche e favorire la vita delle persone con difficoltà motorie.
Durante la fase di salita (in un ascensore oleodinamico), il gruppo motore-pompa aspira l’olio dal serbatoio e lo invia attraverso il tubo di alimentazione al cilindro, facendo così estendere il pistone che solleva la cabina.
Nella fase di discesa, invece, il motore non interviene attivamente. Il movimento è dovuto alla forza di gravità, mentre l’olio nel cilindro attraversa una valvola limitatrice che garantisce una velocità controllata. La valvola direzionale guida l’olio di ritorno verso il serbatoio.
Oltre al pistone idraulico ci sono altri elementi essenziali che lavorano in sinergia:
- Centralina idraulicaÈ un sistema che permette la movimentazione della cabina ascensore e ne controlla la velocità e la fermata ai piani. (contenente motore, fluido e sistema di valvole)
- Quadro elettricoQuadro che collega l'impianto dell'elevatore alla corrente elettrica, permettendone il funzionamento. di manovra
- Pistone
- Cabina
- Dispositivi di sicurezza
- Telaio metallico
- Extracorsa (fossaÈ un luogo collegato al vano dell'ascensore e si trova al di sotto dell'ultimo piano inferiore raggiungibile dall'elevatore. Viene costruito per ragioni di sicurezza e permette ai manutentori di intervenire sull'impianto con più facilità qualora ce ne sia il bisogno. al piano più basso e testataÈ l'area collocata tra il piano più alto dell'edificio e la parte superiore del vano ascensore. all’ultimo piano)
La centralina idraulica rappresenta il cuore del sistema, mentre il pistone ne costituisce l’elemento motore.
Inoltre, il locale macchineArea adibita al controllo dell'elevatore e al posizionamento del quadro di manovra. contenente la centralina e il quadro di manovraTramite il quadro si gestisce l'azione del motore, le fermate e l'illuminazione all'interno della cabina. può essere posizionato a una distanza di 10-15 metri dall’impianto, offrendo notevole flessibilità progettuale.
Ascensore a pistone: vantaggi e svantaggi
Vediamo nello specifico in quali casi è vantaggioso installare un ascensore a pistone:
- Silenzioso
- Partenze e frenate dolci
- Installazione facile anche in edifici già esistenti
- Sistema di sicurezza in caso di black out
- Installazione in tempi brevi
L’ascensore idraulicoAscensore azionato da un sistema idraulico o oleodinamico. L'azione del cilindro, pistone e pompa consentono il movimento dell'impianto. o oleodinamico presenta anche degli svantaggi:
- Minore velocità
- Costi elevati per edifici molto alti
- Consumi elevati in fase di partenza
- L’olio utilizzato è molto inquinante
- Numero corse limitate per non surriscaldare l’impianto elevatore
Ascensore a pistone oleodinamico prezzi
Il costo di un pistone oleodinamico si aggira sui 600 euro, tuttavia, è riferito solo allo specifico componente, puoi vedere il prezzo di altri interventi straordinari cliccando qui.
Il montaggio di un ascensore a pistone parte da 12.000 euro: materiali, dimensioni, caratteristiche, finiture, interno o esterno sono i fattori determinanti per il prezzo finale della messa in opera.
Una corretta manutenzione è essenziale per garantire l’efficienza e la sicurezza dell’impianto. I controlli periodici includono:
- Verifica delle guarnizioni del pistone e delle valvole
- Controllo del livello e della condizione dell’olio
- Pulizia o sostituzione dei filtri
- Verifica della pressione di funzionamento
- Controllo dell’efficienza della valvola di caduta
Richiedi preventivi gratuiti
Punti chiave da ricordare
Il pistone oleodinamico è un componente essenziale negli ascensori idraulici che trasforma la pressione dell’olio in movimento lineare preciso e affidabile.
Rappresenta quindi una soluzione tecnica affidabile e vantaggiosa per numerosi sistemi di sollevamento, particolarmente negli ascensori di edifici residenziali con traffico limitato.
- Il pistone oleodinamico è più efficiente rispetto ai sistemi pneumatici
- Gli ascensori a pistone sono adatti a edifici fino a 5 piani per massimo 40 corse giornaliere (altrimenti è più conveniente l’elettrico)
- Il costo parte 12.000 euro per l’impianto completo
Questi sistemi offrono vantaggi significativi come installazione semplificata, arrivi precisi al piano e costi di manutenzione contenuti, rendendoli la scelta ottimale per edifici residenziali con traffico moderato.
Possiamo concludere che l’ascensore oleodinamico, nonostante le sue limitazioni, rimane una scelta eccellente per molte applicazioni residenziali e commerciali di media altezza.
La sua semplicità costruttiva, affidabilità e precisione negli arresti al piano continuano a renderlo competitivo, specialmente quando il volume di traffico risulta moderato.
La conoscenza approfondita di questo sistema consente ai progettisti e agli amministratori di condominio di prendere decisioni informate, bilanciando efficacemente costi, prestazioni e sostenibilità ambientale.
